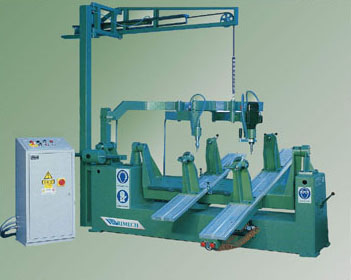

pantografo AR

descrizione generale

Il pantografo monomandrino modello AR è perfetto per la riproduzione di statue e ornamentali con quattro diversi rapporti di ingrandimento o di riduzione. La variazione del rapporto di scala è reso semplicissimo da apposite spine di riferimento, che garantiscono inoltre la precisione della lavorazione, una marchiatura identifica i vari rapporti. Ogni singolo rapporto può essere usato in ingrandimento oppure in riduzione, semplicemente scambiando l'elettromandrino con il tastatore e viceversa.

Il modello ed il pezzo da lavorare, fissati tramite un sistema di punte e contropunte, hanno un movimento di rotazione a scatti con 20 posizioni, ed un movimento di rivoluzione con 5 posizioni a 7,5 gradi. Questi due movimenti, combinati con quelli relativi a motore e tastatore, permettono la riproduzione di pezzi estremamente complessi e dotati di sottosquadri, con un grado di finitura perfetto. Il carrello superiore è sostenuto e bilanciato pneumaticamente per garantire la massima leggerezza e sensibilità in ogni posizione di lavoro. La copia può avvenire da modello in bronzo, in legno oppure in resina.

L'elettromandrino ad alta frequenza (18.000 e 12.000 GIRI/MIN.), con attacco utensili rapido a pinza, permette notevoli asportazioni di truciolo senza la benchè minima fatica dell'operatore. Il modello AR può essere fornito in due versioni, "standard" e "special", che differiscono unicamente per le dimensioni massime di lavorazione.

Dati tecnici, pesi e misure non sono impegnativi.


dati tecnici modello AR Standard   modello AR Special
Rapporti riduzione/ ingrandimento 1,3 - 1,5 - 2 - 2,4   1,3 - 1,5 - 2 - 2,4
Dimensioni max di lavoro ø 416 x 1.000 MM   ø 450*/700 x 2.000 MM
Potenza mandrino 1/1,5 HP   1/1,5 HP
Velocità mandrino 12.000/18.000 GIRI/MIN.   12.000/18.000 GIRI/MIN.
Inverter 3 KW   3 KW

dimensioni e peso modello AR Standard   modello AR Special
Lunghezza 3.200 MM   3.600 MM
Larghezza 1.500 MM   2.300 MM
Altezza 2.400 MM   2.650 MM
Peso approssimativo 900 KG   1.150 KG
*Misure per lavorazioni con rapporto 1,3
