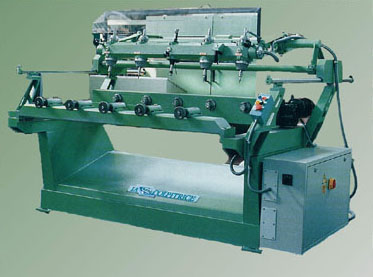

pantografo S2 S4 S6

descrizione generale

La base in acciaio elettrosaldato garantisce la rigidezza e la stabilitÓ indispensabili per lavori di precisione. Per lavorazioni sul rotante, i pezzi vengono rapidamente bloccati tra le punte mediante un sistema a volantino. La rotazione Ŕ garantita da una trasmissione ad ingranaggi in bagno d'olio azionata da un motore elettrico. Per lavorazioni piane, i pezzi vengono fissati su un piano a liste fornito a corredo.

Il carrello superiore, estremamente rigido e robusto ma allo stesso tempo leggero e maneggevole, corre su barre indurite e cromate per una lunga durata nel tempo. Tutti i movimenti sono realizzati con cuscinetti a sfera lubrificati a vita. La rotazione del braccio porta motori permette di scolpire pezzi molto complessi e dotato di sottosquadri.

Gli elettromandrini garantiscono velocitÓ di 18.000, 15.000 e 12.000 giri/min ed una potenza di 0.75 kW cadauno, permettendo una notevole asportazione di truciolo ed una ottima finitura superficiale. L'alimentazione degli elettromandrini avviene tramite inverter estremamente silenziosi ed affidabili. Ogni elettromandrino ha una doppia estremitÓ d'albero che permette di fissare due utensili,evitando cosý, nella maggior parte dei casi, il cambio utensili durante la lavorazione.

La lunghezza del tastatore pu˛ essere finemente regolata per ottenere una riproduzione dimensionalmente perfetta.


dati tecnici modello S2   modello S4   modello S6
Larghezza di lavoro 500 MM (19.7")   300 MM (11.8")   260 MM (19.7")
Lunghezza di lavoro sul piano 1000 MM (39")   1000 MM (39")   1000 MM (39")
Lunghezza di lavoro sul rotante 1000 MM (39")   1000 MM (39")   1000 MM (39")

dimensioni e peso modello S2   modello S4   modello S6
Lunghezza 2400 MM   2600 MM   2800 MM
Larghezza 1650 MM   1650 MM   1650 MM
Altezza 1600 MM   1600 MM   1600 MM
Peso approssimativo 900 KG (1980 lbs)   950 KG (2080 lbs)   1000 KG (2200 lbs)
